ネットワンの性能と特徴、構造とは？

大規模落石実験から生まれた進化型落石防護網、それがネットワンです。高弾性で変形特性に優れた金網、ネット全体の負担を低減する緩衝装置、衝撃をネット全体に分散させるワイヤロープからなる、施工工期を大幅に短縮したリーズナブルな工法です。
ネットワンは現地の条件により覆式、ポケット式の選択が可能です。

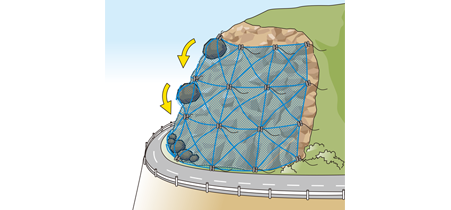

覆式は落石の発生源から保全対象に至る斜面全体を覆い、落石に対処するもので最大落石重量100kN（約10t）に対応可能です。
ポケット式はネットの上部に支柱を設け斜面上方からの落石を捕獲し、落石がネットに衝突した際に衝撃力および速度を減衰させ、安全な場所に誘導させるもので最大落石重量100kN（約10t）に対応可能な落石防護網となっています。

ネットワンの性能について実験動画はこちら

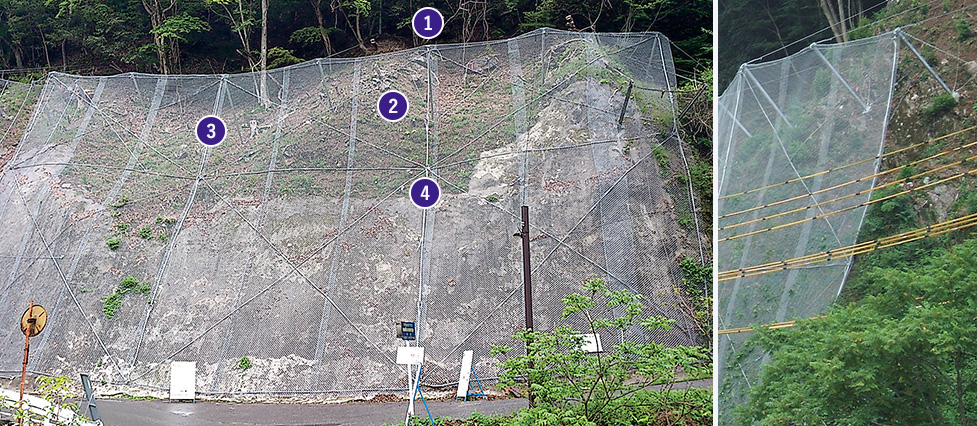

ネットワンの構造

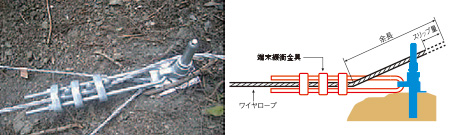

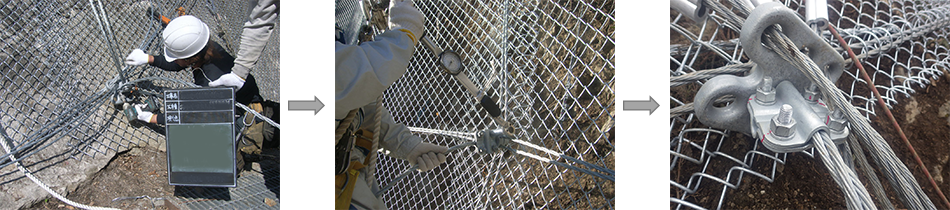

①端末緩衝金具＋アンカー

支柱控え・端支柱控えにロックアンカーを設置します。ロックアンカーとワイヤロープの接続に端末緩衝金具を設置します。端末緩衝金具はワイヤロープに加わる張力を平均で65（kN）程度に制限するため、ワイヤロープが破断（破断荷重157kN）することなく、同時にアンカーの破断・引き抜けも防止できます。

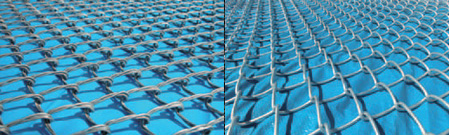

②金網

ネットワン工法は新開発のワイヤひし形金網、硬厚金網を使用しています。特徴として伸び特性（変形特性）、強度特性がひし形金網、亀甲金網を上回っており、硬厚金網はφ4㎜、φ5㎜を使い分けることができコストを削減することが可能です。
③ワイヤロープ

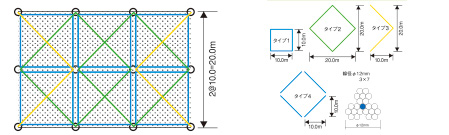

ネットワン工法のワイヤロープは様々なタイプの組み合わせにより荷重を分散することができ、効率よく落石エネルギーを吸収します。ワイヤロープは、3×7φ12㎜を使用し型式によりワイヤロープの組み合わせは異なります。

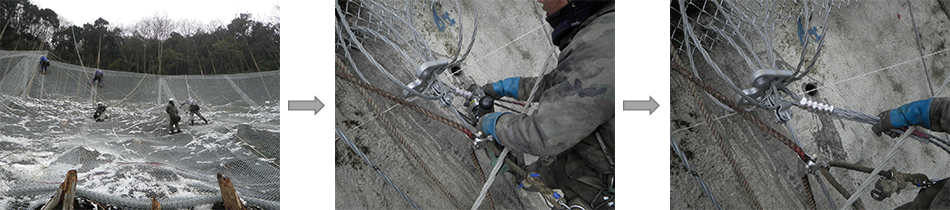

④連結緩衝金具+アンカー

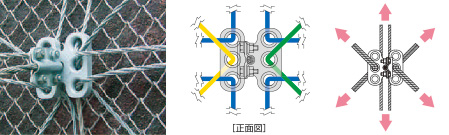

ネットワン工法は、ネット内の縦横10m以下または5m以下に設置したアンカーに連結緩衝金具を設置し、アンカー、金網、ワイヤロープなどへのダメージを低減しています。連結緩衝金具は、落石規模・速度に関わらず約20kNの荷重を保持しながら滑るので、ネット全体の負担を低減し、大きな落石に対処できます。同時に、金網とワイヤロープもスリップするので、緩衝作用を広範囲に負担させることができます。

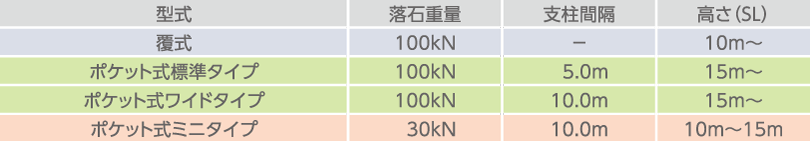

条件に合わせて3形式から選択可能

覆式

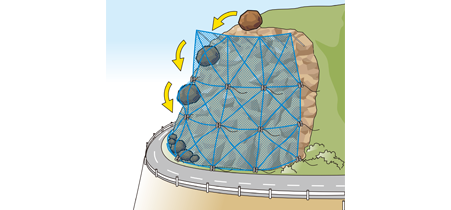

落石の発生源となる斜面全体に設置する形式です。ネットの自重による抑止力を与え、落石発生時は跳躍・衝撃および速度を緩和させる事で、ネット下端へ安全に誘導させることができます。
ポケット式

長大斜面の上部より落石の発生源が存在する場合、ネット上部に支柱を設けて落石を補足する形式です。落石が、ポケット部のネットに追突した際に衝撃力及び速度を減衰させます。

お問い合わせはこちら

お問い合わせはこちら

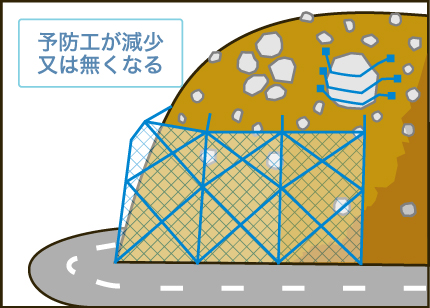

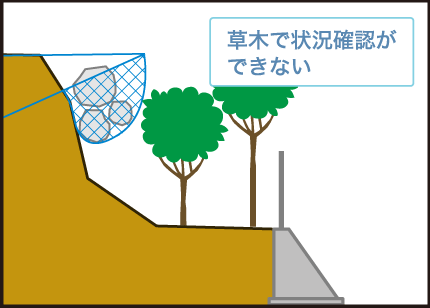

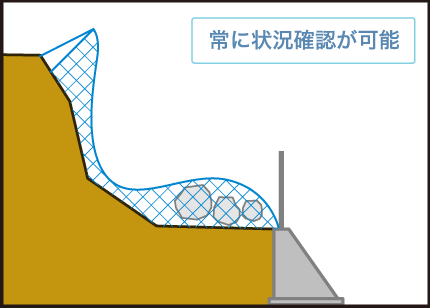

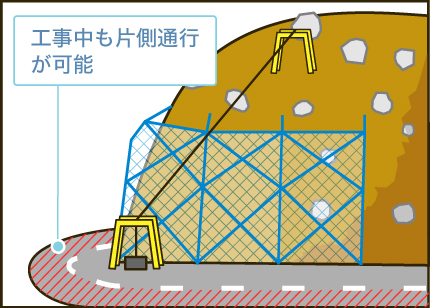

ネットワンが採用される顕著な事例

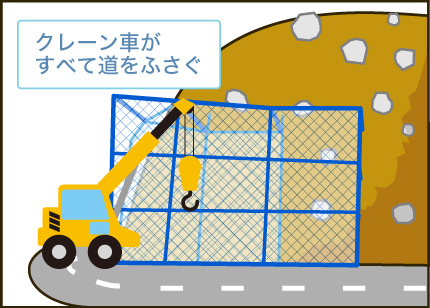

比較される対策工の概要と課題(落石防護工を主体とした場合)

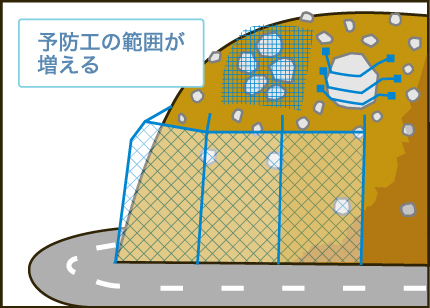

対策工	①落石予防工+ 落石防護網(柵)工（従来型）	②高エネルギー吸収型落石防護網工	③高エネルギー吸収型落石防護柵工（ネット強化型）
概要	落石発生源で個別に予防工を行い、道路脇にて落石防護網（柵）を併用する方法。	斜面中に支柱を設置し、上方からの落石を、ワイヤロープ配置等を追加、補強、大規模支柱を使用することで通常よりも大きな落石エネルギーに対応する方法。	斜面中に支柱を設置し、上方からの落石を、ネットの大変形と緩衝装置の相互作用によりエネルギー吸収し捕捉する工法。
